Автогрейдер — одна из ключевых машин дорожного строительства. Если экскаватор разрабатывает грунт, бульдозер перемещает большие объёмы материала, а фронтальный погрузчик занимается погрузкой и короткими транспортными циклами, то задача автогрейдера — придать поверхности необходимую форму.
С его помощью формируют профиль дороги, распределяют щебень и грунт, создают уклоны, устраивают обочины, очищают водоотводные канавы и поддерживают технологические дороги в рабочем состоянии.
Главная особенность машины — длинная колёсная база и расположенный между передними и задними колёсами поворотный отвал. Такая конструкция позволяет выполнять значительно более точное профилирование поверхности, чем обычным бульдозерным отвалом.
Автогрейдеры работают на строительстве автомобильных дорог и аэродромов, в карьерах, на крупных промышленных объектах, в коммунальном хозяйстве и на грунтовых дорогах.
Разбираемся, как устроен автогрейдер, зачем его отвал может поворачиваться практически во всех направлениях и почему без этой машины сложно представить современное дорожное строительство.
Что такое автогрейдер
Автогрейдер — самоходная колёсная машина, предназначенная прежде всего для планировки и профилирования грунта и других материалов.
Основным рабочим органом является грейдерный отвал, установленный под рамой между передней и задней осями.
В отличие от бульдозера, который преимущественно толкает большой объём материала перед собой, автогрейдер способен точно срезать относительно тонкие слои и перемещать материал в сторону.
Положение отвала можно изменять по нескольким направлениям. Оператор регулирует его высоту, угол относительно направления движения и поперечный наклон.
Благодаря этому одной машиной можно создавать практически ровную поверхность, формировать поперечный профиль дороги, обочины и откосы.
Почему отвал расположен посередине машины
Это одна из главных конструктивных особенностей автогрейдера.
У бульдозера отвал расположен непосредственно перед машиной. Он первым встречает неровности поверхности, а сама машина затем проходит по уже обработанному участку.
У автогрейдера рабочий орган находится между передними и задними колёсами. Длинная колёсная база помогает машине сглаживать неровности.
Передние колёса проходят через изменение рельефа раньше отвала, а задняя тележка — после него. В результате положение рабочего органа относительно поверхности изменяется более плавно.
Именно поэтому автогрейдер особенно эффективен при точном профилировании протяжённых участков.
Как устроен автогрейдер
Внешне конструкция машины заметно отличается от большинства другой строительной техники. Длинная рама, передняя управляемая ось, расположенный в центре отвал и задняя силовая часть делают автогрейдер легко узнаваемым.
Основная рама
Рама соединяет переднюю и заднюю части машины и служит основой для установки рабочего оборудования.
Она должна выдерживать значительные нагрузки, возникающие при внедрении отвала в плотный материал.
На большинстве современных машин применяется шарнирно-сочленённая конструкция, позволяющая изменять положение частей рамы относительно друг друга.
Передняя ось
Передние колёса автогрейдера не просто отвечают за направление движения.
Их конструкция позволяет адаптироваться к неровностям поверхности, а на многих машинах оператор может изменять наклон колёс.
Это помогает компенсировать боковые усилия, возникающие при работе отвала под углом.
Задняя тележка
Большинство классических автогрейдеров имеет четыре задних колеса, объединённых в две тандемные тележки.
Такая схема помогает поддерживать сцепление с поверхностью и обеспечивает более плавное движение по неровному грунту.
Конструкция тандемов позволяет колёсам частично независимо преодолевать неровности, сохраняя контакт с дорогой.
Двигатель
Силовая установка обычно располагается в задней части машины.
На традиционных автогрейдерах используются дизельные двигатели. Их мощность должна обеспечивать движение машины и работу гидравлических систем.
Однако автогрейдеру не всегда требуется максимальная мощность. При точной планировке значительно важнее плавность движения и возможность точно контролировать рабочий орган.
Трансмиссия
Трансмиссия должна позволять машине работать в широком диапазоне скоростей.
При профилировании оператору требуется стабильная небольшая скорость, а при перемещении между рабочими участками желательно двигаться значительно быстрее.
Современные системы управления могут автоматически адаптировать работу силовой установки и трансмиссии к текущей нагрузке.
Грейдерный отвал
Главный рабочий инструмент автогрейдера часто называют грейдерным или средним отвалом.
В отличие от относительно простого отвала бульдозера, рабочий орган автогрейдера имеет значительно больше степеней свободы.
Оператор может:
поднимать и опускать отвал;
изменять его угол относительно направления движения;
наклонять рабочую кромку;
смещать отвал в сторону;
выносить рабочее оборудование за габариты машины.
Это позволяет не просто перемещать материал, а буквально формировать необходимую геометрию поверхности.
Поворотный круг
Отвал соединён с системой, позволяющей изменять его положение относительно машины.
Одним из характерных элементов является поворотный круг. Он позволяет устанавливать отвал под необходимым углом.
При движении материал в таком случае не просто толкается вперёд, а постепенно перемещается в сторону вдоль отвала.
Этот принцип используется при профилировании дороги, формировании валов и распределении материала.
Передний отвал
Некоторые автогрейдеры дополнительно оснащаются передним бульдозерным отвалом.
Он используется для предварительного перемещения материала, расчистки площадки и других операций, где точность среднего отвала не требуется.
Зимой переднее оборудование может применяться при очистке дорог от снега.
Рыхлитель и кирковщик
Автогрейдер эффективнее всего работает с материалом, который уже можно срезать и перемещать отвалом. Если поверхность слишком плотная, её предварительно необходимо разрушить.
Для этого на машину может устанавливаться рыхлительное оборудование.
Зубья внедряются в плотный грунт или старое покрытие и разрушают его структуру. После этого материал становится проще распределять и профилировать.
Рыхлитель особенно полезен при ремонте грунтовых дорог и подготовке существующей поверхности перед восстановлением профиля.
Основные характеристики автогрейдера
При выборе машины необходимо учитывать не только мощность двигателя.
К основным характеристикам относятся:
эксплуатационная масса;
мощность двигателя;
длина машины;
колёсная база;
ширина и высота грейдерного отвала;
угол поворота отвала;
диапазон бокового выноса;
максимальная глубина резания;
дорожный просвет;
скорость движения;
конфигурация привода колёс;
параметры рыхлительного оборудования.
Для точных планировочных работ большое значение имеют также возможности системы управления отвалом.
Почему автогрейдер такой длинный
Большая длина машины — не недостаток конструкции, а важная часть принципа её работы.
Чем больше расстояние между опорными точками, тем меньше влияние небольших неровностей поверхности на положение центрального рабочего оборудования.
Если короткая машина попадает передними колёсами в яму, её корпус заметно изменяет положение. У длинной машины тот же перепад оказывает меньшее влияние на угол рамы.
Благодаря этому отвал способен срезать выступающие участки и заполнять материалом понижения, постепенно формируя более ровную поверхность.
Почему передние колёса могут наклоняться
Одна из необычных особенностей автогрейдера — возможность наклона передних колёс.
Когда отвал установлен под углом и срезает материал, возникает боковое усилие, которое стремится сместить машину относительно выбранной траектории.
Наклон передних колёс помогает оператору компенсировать эту силу и сохранять необходимое направление движения.
Также такая конструкция используется при работе на уклонах и выполнении некоторых специальных операций.
Зачем автогрейдеру сочленённая рама
Несмотря на большую длину, современный автогрейдер должен оставаться достаточно манёвренным.
Шарнирное сочленение позволяет изменять взаимное положение передней и задней частей машины.
Это уменьшает радиус разворота и даёт оператору дополнительные возможности при работе в сложных условиях.
Например, машина может двигаться таким образом, чтобы передние и задние колёса шли по немного разным траекториям. Такой режим может быть полезен при работе на откосах или необходимости сохранить сцепление с более устойчивой частью поверхности.
Какими бывают автогрейдеры
Машины можно условно разделить на несколько классов по эксплуатационной массе и назначению.
Лёгкие автогрейдеры
Используются для обслуживания небольших дорог, коммунальных работ, благоустройства и выполнения относительно лёгкого профилирования.
Их преимущества — меньшая масса и лучшая манёвренность.
Средние автогрейдеры
Наиболее универсальный класс. Такие машины широко применяются в дорожном строительстве и на инфраструктурных объектах.
Они способны выполнять большинство типовых операций: от распределения материала до формирования профиля дорожного полотна.
Тяжёлые автогрейдеры
Тяжёлые машины востребованы в добывающей промышленности и на крупных инфраструктурных проектах.
Большая масса позволяет развивать значительное тяговое усилие и работать с плотными материалами.
Особое направление — автогрейдеры для обслуживания карьерных технологических дорог, по которым постоянно перемещаются тяжёлые самосвалы.
Где применяются автогрейдеры
Хотя эта машина в первую очередь ассоциируется с дорогами, область её применения шире.

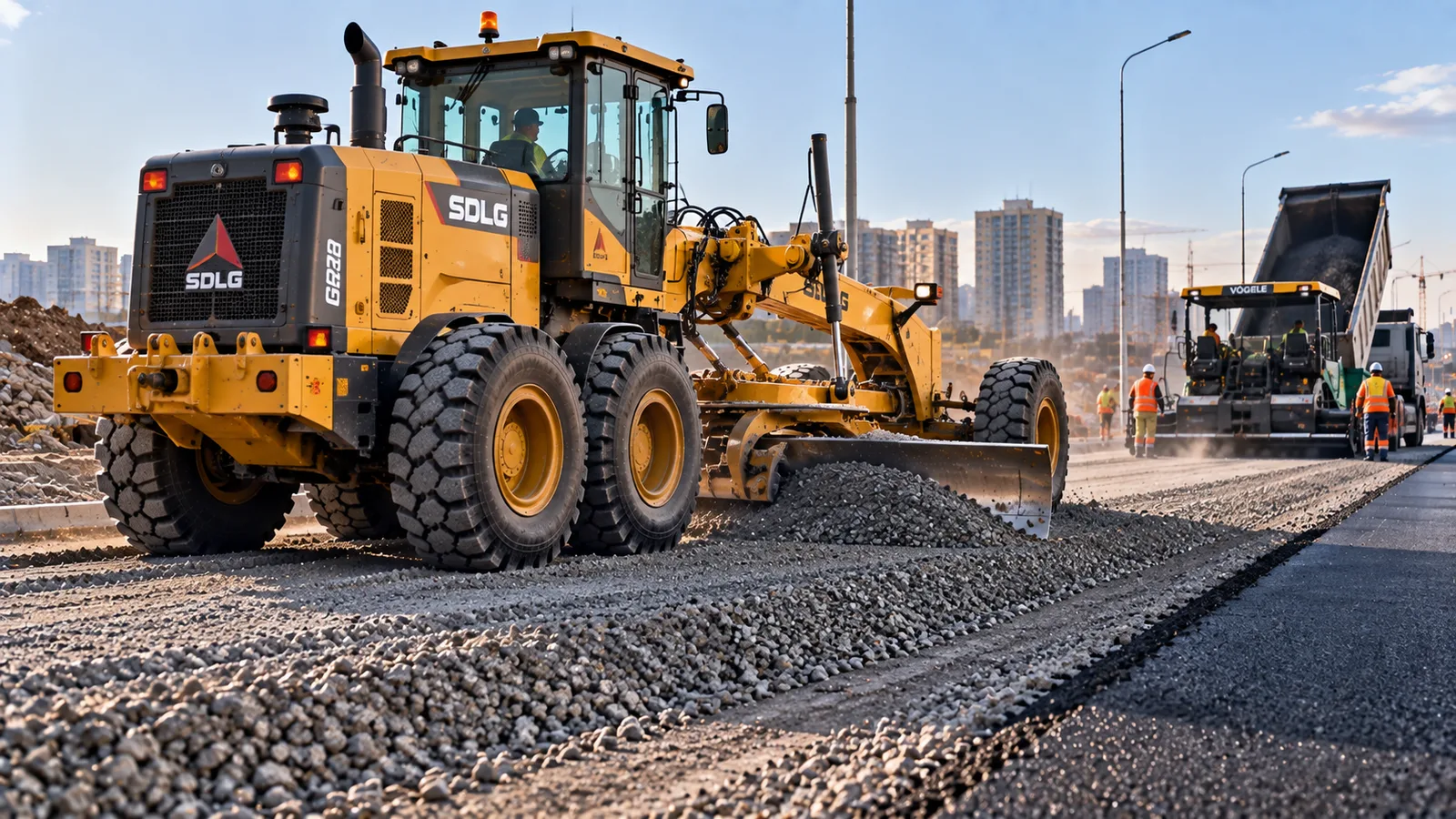

Строительство автомобильных дорог
Это основная сфера работы автогрейдера.
После выполнения основных земляных работ необходимо сформировать поверхность с заданными геометрическими параметрами. Грейдер распределяет материал и создаёт необходимый профиль основания.
Машина используется на разных этапах — от подготовки земляного полотна до распределения отдельных слоёв дорожной конструкции.
Формирование поперечного профиля
Дорожная поверхность не всегда должна быть абсолютно горизонтальной.
Для отвода воды ей придают определённый поперечный уклон. Автогрейдер позволяет сформировать необходимый профиль на протяжённом участке.
От качества этой операции напрямую зависит водоотвод и долговечность дороги.
Строительство обочин
Обочина является важной частью дорожной конструкции.
Автогрейдер распределяет материал вдоль края проезжей части и формирует необходимый уклон.
Возможность бокового выноса рабочего оборудования позволяет выполнять эту операцию с высокой точностью.
Грунтовые дороги
На дорогах без твёрдого покрытия автогрейдер используется не только во время строительства, но и на протяжении всего срока эксплуатации.
Под воздействием транспорта и осадков поверхность постепенно деформируется: появляются колеи, ямы и другие неровности.
Грейдер срезает выступающие участки, перераспределяет материал и восстанавливает профиль дороги.
Карьеры и горнодобывающая промышленность
В карьерах автогрейдеры отвечают прежде всего за состояние технологических дорог.
По ним круглосуточно перемещаются карьерные самосвалы с огромной массой. Неровности увеличивают нагрузки на ходовую часть транспорта, снижают скорость движения и могут влиять на безопасность.
Автогрейдер регулярно восстанавливает профиль дороги, устраняет колеи и поддерживает поверхность в рабочем состоянии.
Поэтому качество работы грейдера может влиять на эффективность всего транспортного цикла предприятия.
Строительство аэродромов
При строительстве аэродромной инфраструктуры требуется подготовка больших площадей с высокой точностью.
Автогрейдеры используются для профилирования основания будущих взлётно-посадочных полос, рулёжных дорожек и других участков.
Промышленное строительство
При сооружении крупных заводов, складских комплексов и других промышленных объектов необходимо подготовить большие территории.
После выполнения основных земляных работ грейдер формирует поверхность перед дальнейшими этапами строительства.
Нефтегазовая отрасль
При строительстве трубопроводов и удалённых промышленных объектов необходимо создавать временные и постоянные технологические дороги.
Автогрейдер используется для их строительства и последующего обслуживания.
Лесная промышленность
Лесозаготовительные предприятия используют протяжённую сеть технологических дорог.
Автогрейдер помогает формировать и поддерживать их профиль, восстанавливать поверхность после интенсивного движения лесовозов и обеспечивать водоотвод.
Коммунальное хозяйство
Автогрейдеры используются для содержания дорог, профилирования территорий и сезонных работ.
Особенно востребована техника в регионах с большой сетью грунтовых и переходных типов дорог.

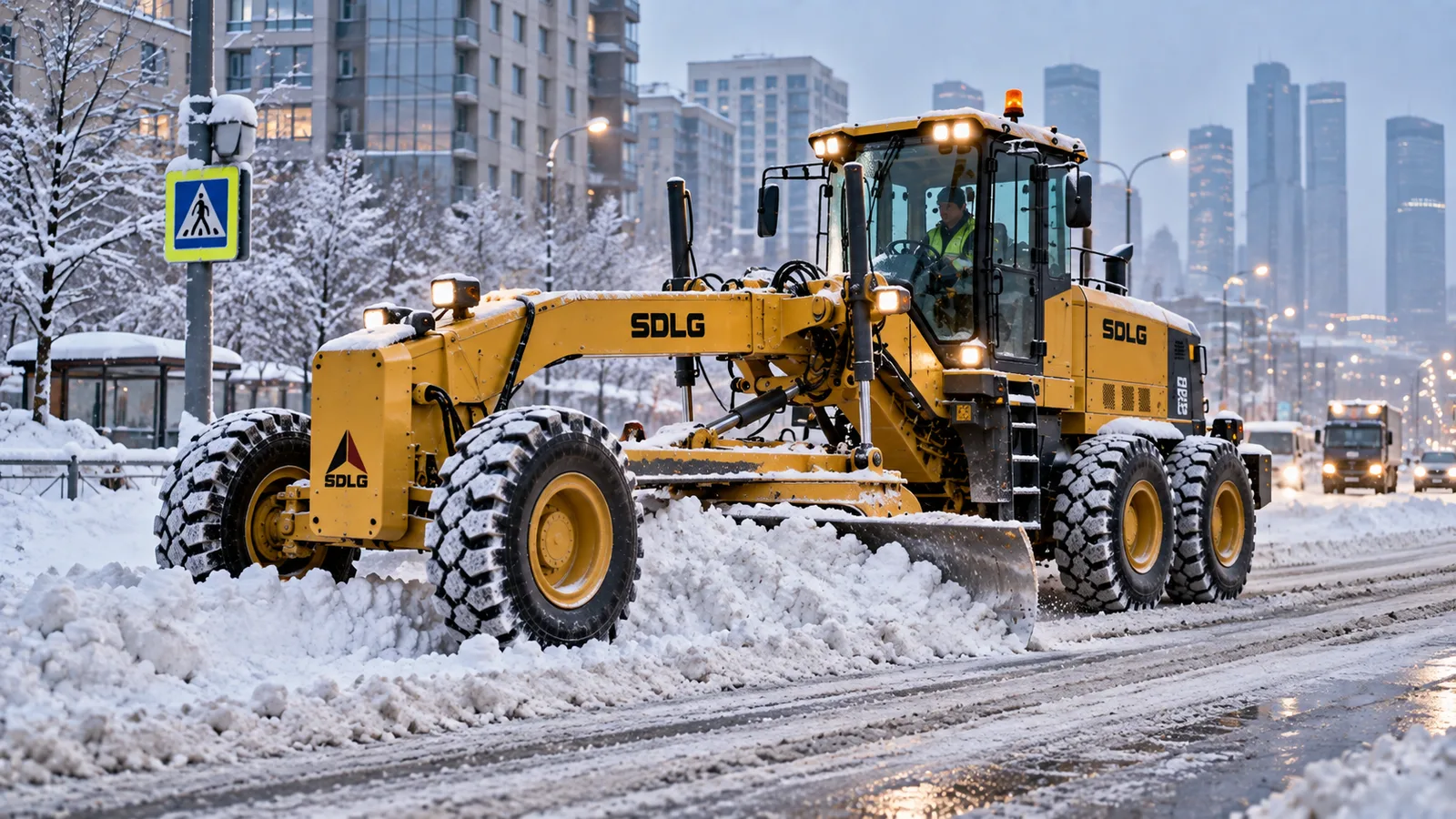

Уборка снега
Зимой автогрейдер может использоваться для очистки дорожного полотна.
Отвал устанавливается под углом и перемещает снег к краю дороги. Дополнительное переднее оборудование позволяет повысить эффективность работы при больших объёмах снега.
Большая масса машины помогает работать с плотным и слежавшимся снежным покровом.
Чем автогрейдер отличается от бульдозера
Внешне обе машины имеют металлический отвал и способны перемещать грунт. Однако их основные задачи различаются.
Бульдозер предназначен прежде всего для тяжёлого перемещения материала. Гусеничная ходовая и большая масса позволяют ему развивать высокое тяговое усилие.
Автогрейдер ориентирован на точное распределение и профилирование.
Проще говоря, бульдозер выполняет грубое формирование территории, а автогрейдер доводит поверхность до требуемой геометрии.
Поэтому на строительстве дороги эти машины часто работают последовательно, а не заменяют друг друга.
Чем автогрейдер отличается от фронтального погрузчика
Фронтальный погрузчик предназначен прежде всего для набора, подъёма и перемещения материала.
Он может взять щебень из штабеля и загрузить его в самосвал или распределить по рабочей площадке.
Автогрейдер не предназначен для подъёма материала в кузов. Его задача — распределить уже доставленный грунт или щебень по поверхности и сформировать необходимый профиль.
На дорожном объекте погрузчик может обслуживать склад материала, самосвалы доставят его на участок, а автогрейдер распределит по трассе.
Как автогрейдер работает вместе с другой техникой
На строительстве дороги каждая машина выполняет свою часть технологического процесса.
Экскаваторы разрабатывают грунт. Бульдозеры выполняют первичное перемещение и грубую планировку. Самосвалы доставляют песок, щебень и другие материалы. Фронтальные погрузчики обслуживают склады и погрузочные операции.
После этого автогрейдер распределяет материал по дороге и формирует требуемый профиль.
Следующим этапом могут стать уплотнение катками и дальнейшее устройство дорожной одежды.
Именно поэтому грейдер — не универсальная замена другой технике, а специализированная машина для конкретного этапа работы.
3D-системы нивелирования
Современный автогрейдер всё чаще работает не только по визуальным ориентирам оператора.
Системы автоматического управления рабочим оборудованием могут использовать спутниковое позиционирование, датчики положения машины и цифровую модель проекта.
Система определяет фактическое положение отвала и помогает поддерживать требуемую высоту и уклон.
Это позволяет уменьшить количество дополнительных проходов и сократить зависимость результата от ручной установки рабочего оборудования.
Автоматическое управление отвалом
Оператор по-прежнему управляет машиной и контролирует рабочую обстановку, однако часть постоянных корректировок положения отвала может выполнять автоматика.
При движении по участку система сравнивает фактическое положение рабочего органа с проектной поверхностью и корректирует гидравлику.
Особенно полезна такая технология на крупных объектах с большим объёмом точных планировочных работ.
Что влияет на производительность автогрейдера
Производительность зависит не только от мощности и ширины отвала.
Большое значение имеют:
характер материала;
требуемая точность поверхности;
толщина срезаемого слоя;
скорость движения;
угол установки отвала;
состояние шин;
сцепление с поверхностью;
квалификация оператора;
использование автоматических систем управления.
При точном профилировании качество часто важнее максимальной скорости. Лишний проход машины означает дополнительное время, расход топлива и износ техники.
На что обратить внимание при выборе автогрейдера
Перед выбором конкретной модели необходимо определить условия эксплуатации.
Важно понимать:
какие дороги или площадки предстоит строить;
с каким материалом будет работать машина;
какая требуется точность профилирования;
нужно ли рыхлительное оборудование;
будет ли техника использоваться зимой;
насколько тяжёлыми будут условия эксплуатации;
нужна ли автоматическая система нивелирования;
как часто машина будет перемещаться между объектами.
Для коммунального содержания грунтовых дорог и тяжёлой карьерной эксплуатации могут потребоваться совершенно разные по массе и оснащению машины.
Почему опыт оператора особенно важен
Автогрейдер традиционно считается одной из тех машин, где мастерство оператора оказывает особенно заметное влияние на результат.
Необходимо одновременно контролировать направление движения, положение отвала, количество перемещаемого материала и формируемый профиль.
Современная автоматика упрощает часть операций, однако понимание поведения машины и материала по-прежнему остаётся важным.
Автогрейдер — машина для точной работы с поверхностью
Если задача бульдозера — прежде всего перемещать большие объёмы грунта, то задача автогрейдера — превратить грубо подготовленную поверхность в участок с заданной геометрией.
Длинная база сглаживает влияние неровностей, центральный отвал позволяет точно распределять материал, наклон передних колёс помогает компенсировать боковые усилия, а сочленённая рама делает длинную машину достаточно манёвренной.
Дорожное строительство, карьеры, грунтовые дороги, промышленные площадки, аэродромы, нефтегазовая и лесная отрасли — везде, где необходимо сформировать или поддерживать протяжённую поверхность, автогрейдер остаётся одной из ключевых машин.
