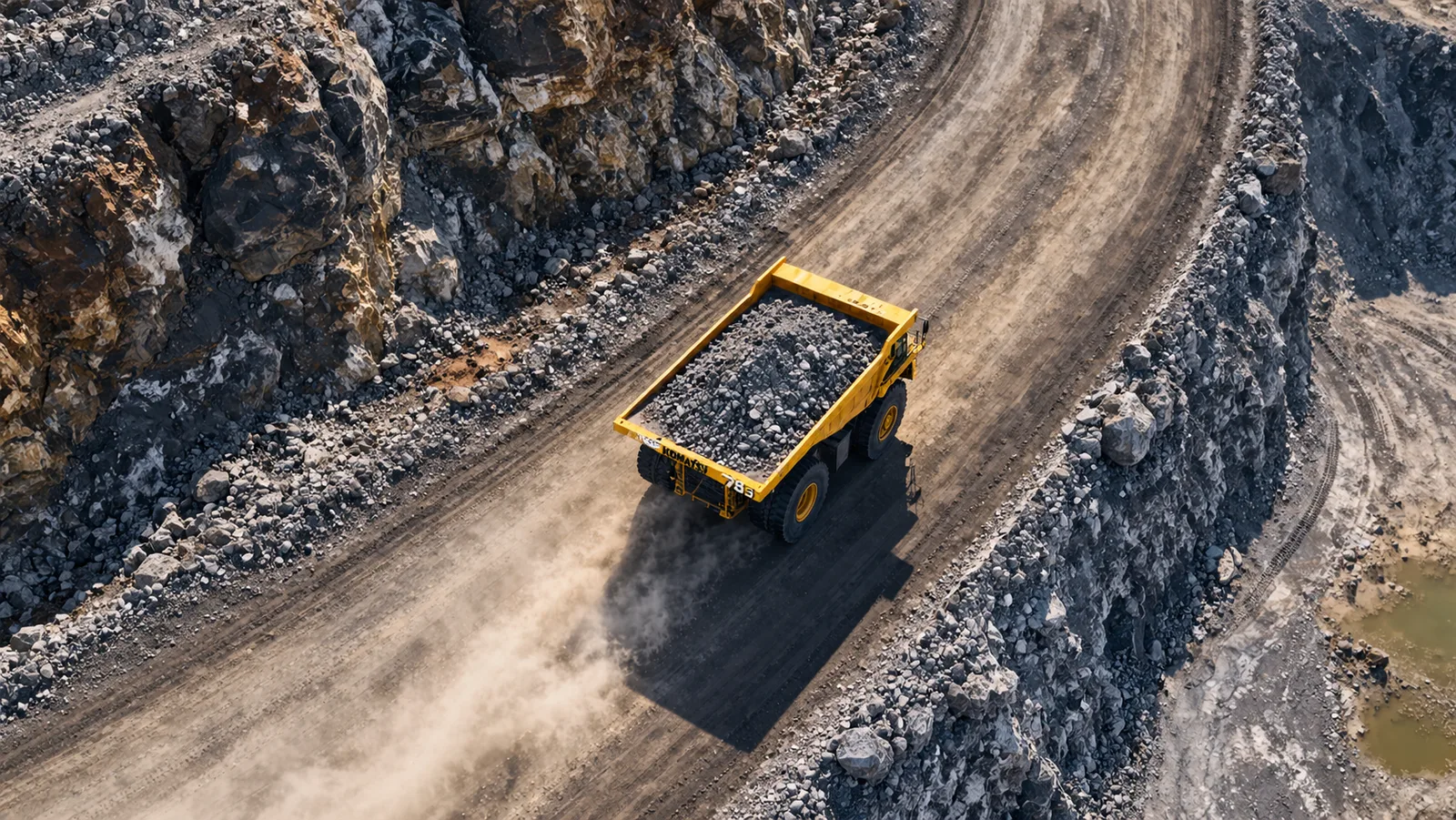

Карьерный самосвал — одна из самых впечатляющих машин в мире спецтехники. Крупнейшие представители этого класса имеют грузоподъёмность в сотни тонн, колёса высотой значительно больше человеческого роста и работают там, где использование обычного дорожного грузовика практически невозможно.
Основная задача такой техники кажется простой: принять материал от экскаватора или погрузчика, перевезти его и выгрузить в заданной точке. Но именно транспортировка зачастую становится одним из ключевых процессов всего горнодобывающего предприятия.
От того, сколько материала самосвал способен перевезти за один рейс, сколько времени занимает цикл, насколько правильно организованы карьерные дороги и как машина согласована с погрузочной техникой, зависит производительность всего участка.
При этом под общим названием «карьерный самосвал» скрываются разные машины. Огромный жёсткорамный самосвал для открытого горного предприятия и компактный сочленённый самосвал для сложной строительной площадки решают похожую задачу, но делают это совершенно по-разному.
Разбираемся, как устроены карьерные самосвалы, какими они бывают, что означают их основные характеристики и как организована работа этих машин.
Что такое карьерный самосвал
Карьерный самосвал — специализированная транспортная машина, предназначенная для перевозки больших объёмов горной массы, грунта и других материалов преимущественно вне дорог общего пользования.
Главное отличие от обычного грузового автомобиля заключается в том, что конструкция карьерной машины изначально рассчитана на совершенно другие условия эксплуатации.
Самосвал должен выдерживать огромную массу перевозимого материала, движение по технологическим дорогам, продолжительные подъёмы и спуски, высокую запылённость и постоянную циклическую работу.
Для такой техники важны не только мощность двигателя и грузоподъёмность, но и эффективность торможения, охлаждения, устойчивость, состояние шин и правильное распределение нагрузки.
Где работают карьерные самосвалы
Основная сфера применения — открытая добыча полезных ископаемых.
Самосвалы перевозят вскрышные породы и добытый материал между различными точками предприятия:
от экскаватора до дробильного комплекса;
от забоя до перегрузочного пункта;
на отвалы вскрышных пород;
на склады;
к местам дальнейшей переработки.
Подобная техника также используется на крупных строительных и инфраструктурных проектах, где необходимо перемещать огромные объёмы грунта.
Два основных типа карьерных самосвалов
Если сильно упростить классификацию, внедорожные самосвалы можно разделить на две большие группы:
жёсткорамные карьерные самосвалы;
сочленённые самосвалы.
Обе машины перевозят материал, однако их конструкция и оптимальные условия эксплуатации существенно различаются.

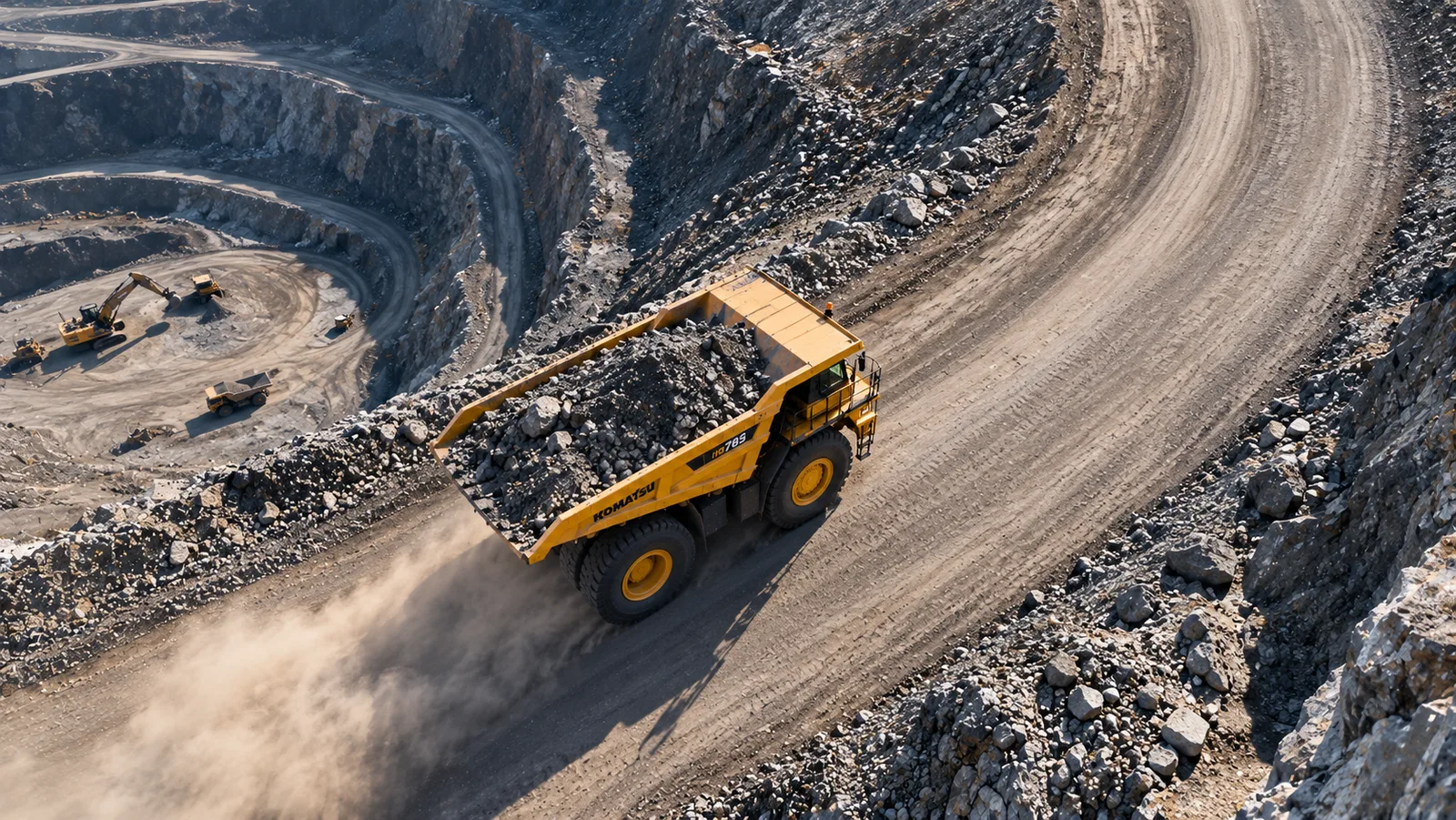

Жёсткорамные карьерные самосвалы
Именно эти машины чаще всего возникают в воображении при словах «карьерный самосвал».
Огромный кузов, массивная рама, гигантские колёса и кабина, которая на фоне всей машины кажется небольшой.
Кабина и кузов устанавливаются на общей жёсткой несущей конструкции. В отличие от сочленённой машины, рама не разделена центральным шарниром.
Такие самосвалы рассчитаны на максимальную производительность при перевозке больших объёмов материала по подготовленным карьерным дорогам.
Грузоподъёмность крупнейших представителей класса измеряется сотнями тонн.
Сочленённые самосвалы
Сочленённый самосвал имеет принципиально другую конструкцию.
Машина состоит из переднего тягового модуля и задней части с кузовом, соединённых специальным шарниром.
Поворот осуществляется изменением угла между частями машины.
Главное преимущество такой схемы — проходимость и способность работать на сложной поверхности.
Сочленённые самосвалы востребованы на строительных площадках, земляных работах, небольших карьерах и объектах, где дороги ещё не подготовлены для тяжёлых жёсткорамных машин.
Жёсткая рама или сочленённая: что лучше
Однозначного ответа нет — машины предназначены для разных условий.
Жёсткорамный самосвал особенно эффективен там, где необходимо постоянно перевозить большие объёмы материала по относительно подготовленным технологическим дорогам.
Сочленённая машина выигрывает в условиях слабых грунтов, сложного рельефа и ограниченного пространства.
Параметр Жёсткорамный самосвал Сочленённый самосвал Основная задача Максимальная производительность перевозки Работа в сложных дорожных условиях Грузоподъёмность От высокой до сверхвысокой Как правило, ниже Проходимость Требует качественных технологических дорог Высокая Манёвренность Ограничена размерами машины Высокая благодаря сочленению Типичные объекты Крупные открытые горные предприятия Строительство, земляные работы, сложные карьеры
Как устроен карьерный самосвал
Несмотря на внешнюю простоту — кабина, колёса и огромный кузов — карьерный самосвал представляет собой сложную транспортную систему.
Рама
Рама воспринимает массу самой машины, полезной нагрузки и динамические воздействия при движении.
Особенно серьёзные нагрузки возникают во время загрузки, когда десятки тонн материала падают в кузов с высоты.
Поэтому конструкция должна обладать высокой прочностью и одновременно выдерживать многократно повторяющиеся циклы нагрузки.
Двигатель
Тяжёлые карьерные машины традиционно оснащаются мощными дизельными двигателями.
Однако сам по себе двигатель не определяет производительность самосвала. Необходимо учитывать массу машины, профиль маршрута, трансмиссию, сопротивление качению и загрузку.
При движении в гору полностью загруженный самосвал должен перемещать собственную массу вместе с сотнями тонн материала, поэтому энергетические затраты огромны.
Трансмиссия
На карьерных самосвалах применяются разные схемы передачи мощности.
В зависимости от класса машины может использоваться механическая либо электромеханическая трансмиссия.
На особенно крупных моделях распространена схема, при которой дизельный двигатель приводит генератор, а движение обеспечивают тяговые электродвигатели.
Такое решение позволяет эффективно передавать большую мощность на ведущие колёса.
Почему огромный самосвал может быть электромеханическим
Название иногда вызывает путаницу. Электромеханический карьерный самосвал не обязательно является аккумуляторным электромобилем.
В классической схеме основным источником энергии остаётся дизельный двигатель.
Но вместо непосредственной механической передачи мощности на колёса двигатель вращает генератор. Полученная электрическая энергия поступает к тяговым электродвигателям.
Подобная архитектура давно используется на тяжёлой горной технике и позволяет реализовывать очень большую мощность.
Кузов карьерного самосвала
Кузов должен выдерживать не только статическую массу груза.
Во время загрузки крупные куски породы падают в него с высоты, создавая сильные ударные нагрузки.
Поэтому конструкция выполняется из прочных материалов и может получать дополнительные защитные элементы.
Форма кузова рассчитывается таким образом, чтобы материал правильно распределялся внутри и эффективно выгружался при подъёме.
Как происходит выгрузка
Классический карьерный самосвал использует опрокидывающийся назад кузов.
Мощные гидравлические цилиндры поднимают его переднюю часть, после чего материал под действием собственного веса выходит через заднюю часть кузова.
Во время этой операции особенно важно состояние площадки.
Машина должна стоять устойчиво. Значительный крен при поднятом кузове может создать опасную ситуацию из-за высокого положения центра тяжести.
Колёса размером с комнату
Шины крупнейших карьерных самосвалов сами по себе являются сложным и дорогим компонентом.
Они должны выдерживать огромную нагрузку, нагрев, удары и движение по абразивной поверхности.
При этом состояние карьерной дороги напрямую влияет на ресурс шин.
Крупные острые камни, выбоины и неправильный профиль дороги увеличивают риск повреждений и ускоряют износ.
Поэтому обслуживание технологических дорог — важная часть экономики карьерного транспорта.
Зачем в карьере постоянно работает автогрейдер
Здесь хорошо видна взаимосвязь разных видов спецтехники.
Автогрейдер регулярно восстанавливает профиль технологической дороги, устраняет колеи и неровности.
Бульдозер поддерживает рабочие площадки и перемещает материал. Погрузочная техника загружает самосвалы.
Качественная дорога позволяет карьерному транспорту поддерживать более стабильную скорость и уменьшает ударные нагрузки на машину.
Поэтому работа автогрейдера косвенно влияет и на производительность самосвального парка.
Как тормозит машина массой в сотни тонн
Разогнать тяжёлый карьерный самосвал сложно. Но не менее сложная задача — безопасно его остановить.
Особенно важна система замедления на затяжных спусках.
Если постоянно использовать только рабочие тормоза, огромное количество энергии будет превращаться в тепло, что создаст чрезмерную нагрузку на тормозную систему.
Поэтому на тяжёлых машинах используются дополнительные системы замедления — ретардеры.
Что такое ретардер
Ретардер позволяет длительно замедлять машину без постоянного использования основных фрикционных тормозов.
Это особенно важно при движении загруженного самосвала вниз по продолжительному карьерному уклону.
В зависимости от конструкции машины принцип реализации может отличаться.
Для оператора главное заключается в том, что скорость на спуске можно контролировать без перегрева основной тормозной системы.
Основные характеристики карьерного самосвала
Главная цифра, которую обычно называют первой, — грузоподъёмность. Но для оценки машины необходимо учитывать значительно больше параметров.
номинальную грузоподъёмность;
эксплуатационную массу без груза;
полную массу;
геометрический и полезный объём кузова;
мощность двигателя;
тип трансмиссии;
максимальную скорость;
способность преодолевать уклоны;
радиус поворота;
размер шин;
габариты машины;
время подъёма и опускания кузова.
Грузоподъёмность и объём кузова — не одно и то же
Как и у фронтального погрузчика, здесь необходимо учитывать плотность перевозимого материала.
Кузов может физически вместить определённый объём, однако масса этого объёма будет различаться для разных материалов.
Если материал очень плотный, допустимая грузоподъёмность может быть достигнута ещё до полного заполнения геометрического объёма кузова.
Поэтому конфигурацию кузова подбирают под конкретный материал и технологический процесс.
Как загружают карьерный самосвал
Для загрузки используются карьерные экскаваторы, гидравлические экскаваторы и тяжёлые фронтальные погрузчики.
Одна из важнейших задач при проектировании комплекса техники — правильно согласовать вместимость ковша погрузочной машины и грузоподъёмность самосвала.
Если ковш слишком маленький, потребуется слишком много циклов загрузки.
Если слишком большой — возрастает риск неравномерного распределения материала или перегруза.
Поэтому на крупных предприятиях парк подбирается как единая система.
Сколько ковшей нужно для загрузки самосвала
Представим условный карьерный самосвал грузоподъёмностью 100 тонн.
Если экскаватор за один рабочий цикл фактически загружает около 20 тонн материала, теоретически потребуется примерно пять ковшей.
Но реальная задача сложнее.
Необходимо учитывать коэффициент заполнения ковша, плотность материала, распределение груза в кузове и допустимую массу.
Количество проходов стараются подобрать так, чтобы загрузка происходила быстро, но без регулярного перегруза машины.
Почему перегруз — это проблема
Кажется логичным: чем больше материала увезёт самосвал за рейс, тем выше производительность.
Но постоянный перегруз увеличивает нагрузку на раму, подвеску, шины, трансмиссию и тормозные системы.
Кроме того, увеличивается масса, которую необходимо разгонять на подъёмах и контролировать на спусках.
Поэтому максимальная производительность предприятия не всегда достигается максимальной загрузкой каждого отдельного рейса.
Важнее стабильный цикл в пределах расчётных возможностей техники.
Что такое транспортный цикл
Работа карьерного самосвала состоит из постоянно повторяющегося цикла.
Подъезд к месту загрузки.
Позиционирование возле экскаватора или погрузчика.
Загрузка.
Движение с грузом.
Позиционирование в месте разгрузки.
Выгрузка.
Возвращение порожней машины.
После этого цикл начинается заново.
Чем меньше непроизводительного времени внутри каждого этапа, тем больше материала способен перевезти парк за смену.
Почему скорость — далеко не главное
Максимальная скорость карьерного самосвала интересна как техническая характеристика, но сама по себе почти ничего не говорит о производительности.
Машина может долго стоять в очереди под загрузкой или разгрузкой, двигаться по участкам с ограниченной скоростью или терять время из-за плохого состояния дороги.
Поэтому для предприятия важнее среднее время полного рейса.
Сокращение цикла даже на несколько минут при десятках машин и круглосуточной эксплуатации способно существенно изменить общий объём перевозок.
Почему карьерные дороги настолько важны
Технологическая дорога является частью производственной системы.
Слишком крутой уклон увеличивает расход энергии и снижает скорость загруженных машин. Неровности заставляют транспорт двигаться медленнее и создают дополнительные динамические нагрузки.
Плохой водоотвод приводит к разрушению поверхности, а острые камни повышают риск повреждения дорогостоящих шин.
Поэтому проектирование и содержание карьерных дорог непосредственно связано с экономикой перевозок.
Карьерный самосвал и обычный грузовик: в чём разница
Главное различие — условия, для которых спроектирована машина.
Дорожный самосвал должен соответствовать требованиям дорог общего пользования: габаритам, допустимой нагрузке на оси и другим ограничениям.
Карьерная машина может быть значительно шире и тяжелее, поскольку большую часть жизни проводит внутри закрытой производственной территории.
Это позволяет конструкторам ориентироваться прежде всего на производительность, прочность и эффективность перевозки.
Почему карьерные самосвалы не ездят по обычным дорогам
Крупнейшие модели физически не соответствуют габаритам дорожной инфраструктуры.
Они могут быть шире полосы движения, значительно выше обычных грузовиков и иметь огромную полную массу.
Поэтому тяжёлые карьерные машины доставляются на предприятие специальным транспортом и в ряде случаев окончательно собираются уже непосредственно на объекте.
Где применяются сочленённые самосвалы
Сочленённая техника занимает промежуточное положение между обычными строительными самосвалами и огромными карьерными машинами.
Она особенно востребована там, где высокая проходимость важнее максимальной грузоподъёмности.
Строительство
На крупных строительных объектах сочленённые самосвалы перевозят грунт между зонами разработки и отсыпки.
Они способны работать ещё до появления полноценных внутренних дорог.
Дорожное строительство
При строительстве новых трасс техника перемещает грунт и материалы вдоль будущей дороги.
Рабочая поверхность при этом может быть далека от состояния готового дорожного полотна.
Карьеры
В небольших карьерах и сложных грунтовых условиях сочленённые машины могут оказаться удобнее жёсткорамных.
Особенно если маршруты имеют сложный рельеф или постоянно меняются.
Удалённые инфраструктурные проекты
Сочленённые самосвалы используются при строительстве промышленных объектов, трубопроводов, энергетической инфраструктуры и других объектов вне развитой дорожной сети.
Работа зимой
Низкие температуры создают дополнительные сложности для карьерного транспорта.
Изменяются характеристики технических жидкостей, возрастает значение правильного прогрева агрегатов, на дорогах появляется снег и лёд.
Кроме того, некоторые материалы способны примерзать к поверхности кузова, усложняя разгрузку.
Предприятия адаптируют режим эксплуатации и обслуживание техники к конкретным климатическим условиям.
Работа в жару
Высокая температура окружающей среды также создаёт серьёзную нагрузку.
Двигатель, трансмиссия, тормозные системы и силовая электроника выделяют большое количество тепла.
Поэтому эффективность охлаждения становится критически важной, особенно при движении загруженной машины на продолжительных подъёмах.
Автоматизация карьерного транспорта
Карьерные самосвалы стали одним из наиболее заметных направлений развития автономной тяжёлой техники.
Причина понятна: карьер представляет собой контролируемую производственную территорию с относительно предсказуемыми маршрутами движения.
Автоматизированные системы могут управлять движением машин между точками загрузки и разгрузки, контролировать маршруты и взаимодействовать с общей системой управления предприятием.
Для крупных объектов это открывает возможности оптимизации всего транспортного потока, а не только отдельной машины.
Электрификация карьерных самосвалов
Ещё одно направление развития — снижение расхода дизельного топлива и использование электрической тяги.
Помимо давно применяемых дизель-электрических трансмиссий, отрасль исследует аккумуляторные и комбинированные решения, а также внешнее питание на отдельных участках маршрута.
Особенно интересны системы, позволяющие машине получать электрическую энергию на продолжительных подъёмах, где расход топлива традиционно особенно высок.
Телематика и контроль загрузки
Современный карьерный самосвал постоянно генерирует эксплуатационные данные.
Системы мониторинга могут передавать информацию о местоположении машины, загрузке, расходе топлива, состоянии компонентов, скорости движения и продолжительности отдельных этапов рабочего цикла.
Эти данные используются для управления парком и планирования технического обслуживания.
Что влияет на производительность карьерного самосвала
Производительность нельзя определить только по грузоподъёмности.
На реальный объём перевозок влияют:
масса груза за рейс;
расстояние перевозки;
уклоны маршрута;
состояние технологических дорог;
скорость загрузки;
скорость разгрузки;
очереди;
организация движения;
доступность техники;
погодные условия.
Поэтому огромный самосвал не обязательно автоматически означает наиболее эффективное решение для любого предприятия.
Как подобрать карьерный самосвал
Машина должна подбираться как часть общей производственной системы.
Необходимо определить:
какой материал предстоит перевозить;
его плотность;
необходимый объём перевозок;
расстояние между загрузкой и разгрузкой;
максимальные уклоны;
состояние дорог;
тип погрузочной техники;
необходимое количество машин;
климатические условия;
возможности сервисной инфраструктуры.
Только после этого имеет смысл выбирать конкретную грузоподъёмность и конфигурацию машины.
Как карьерный самосвал работает вместе с другой спецтехникой
Карьер хорошо показывает, почему отдельную машину нельзя рассматривать в отрыве от всего парка.
Экскаватор разрабатывает породу и загружает самосвал. Фронтальный погрузчик может работать на складах материала и выполнять погрузочные операции. Бульдозер поддерживает площадки и отвалы. Автогрейдер следит за состоянием технологических дорог.
Карьерный самосвал связывает эти рабочие зоны транспортным циклом.
Если экскаватор загружает медленно — самосвал простаивает. Если машин недостаточно — уже экскаватор ждёт транспорт. Если дорога находится в плохом состоянии — увеличивается время рейса.
Поэтому максимальная производительность достигается тогда, когда параметры всех машин согласованы между собой.
Карьерный самосвал — гораздо больше, чем огромный грузовик
Главная задача карьерного самосвала действительно проста: взять материал в одной точке и доставить в другую.
Но за этой операцией стоит сложная инженерная и производственная система.
Машине необходимо перевозить огромную массу, подниматься по уклонам, безопасно спускаться, выдерживать ударную загрузку, работать продолжительными сменами и выполнять тысячи повторяющихся циклов.
А предприятию необходимо правильно подобрать количество самосвалов, согласовать их с экскаваторами и погрузчиками, построить технологические дороги и организовать движение так, чтобы техника как можно меньше простаивала.
Именно поэтому карьерный самосвал — не просто самый большой грузовик на предприятии, а один из центральных элементов всей системы открытой добычи.
